Apa itu Model Variability di SOLIDWORKS?
Model Variability adalah functionality baru pada SOLIDWORKS Design R2026x FD04 yang memungkinkan designer mendefinisikan input di top-level assembly, lalu menghubungkan input tersebut ke dimensions, features, states, SOLIDWORKS configurations, dan mates di berbagai bagian model. Ketika input berubah, assembly dapat rebuild untuk menghasilkan Product Variation yang sesuai.
Secara sederhana, Model Variability membantu menjawab kebutuhan desain seperti: “Bagaimana membuat satu master assembly yang dapat menghasilkan banyak versi produk berdasarkan ukuran, jumlah komponen, material, atau optional features?”
Mengapa Product Variations dapat menjadi sulit dikelola?
Dalam product design, satu produk sering memiliki kombinasi pilihan: material berbeda, jumlah shelf berbeda, ukuran berbeda, atau optional component yang dapat diaktifkan dan dinonaktifkan. Jika setiap kombinasi dibuat sebagai top-level SOLIDWORKS configuration, jumlah configuration dapat bertambah sangat cepat.
Contohnya, tiga material × tiga jumlah shelf × dua kondisi optional feature menghasilkan 18 kombinasi top-level. Jika material bertambah menjadi empat, kombinasi menjadi 24. Angka tersebut dapat terus bertambah ketika pilihan produk makin banyak.
(Gambar : https://blog-assets.
Tiga jenis input pada Model Variability
SOLIDWORKS menjelaskan tiga jenis input utama yang dapat digunakan untuk mendefinisikan variability sebuah produk:
- Variants — pilihan dari predefined values. Contoh: Shelf Type = Wood atau Steel; Number of Shelves = 3, 4, atau 5.
- Numerical Parameters — nilai numerik dalam range dan unit tertentu. Contoh: Shelf Length dan Shelf Width.
- Options — pilihan on/off untuk optional components atau features. Contoh: Backboard, Pads, atau Chamfered Corners.
Ketiga input tersebut dapat digunakan bersama sehingga designer dapat mendefinisikan product logic dari sebuah assembly secara lebih terstruktur.
Bagaimana Model Variability mengontrol seluruh assembly?
Setelah input dibuat, designer menggunakan Variability Table untuk menghubungkan input dengan parameter pada top-level assembly, subassemblies, dan parts. Input dari product level dapat diteruskan ke parameter pada struktur model di bawahnya.
(gambar : https://blog-assets.

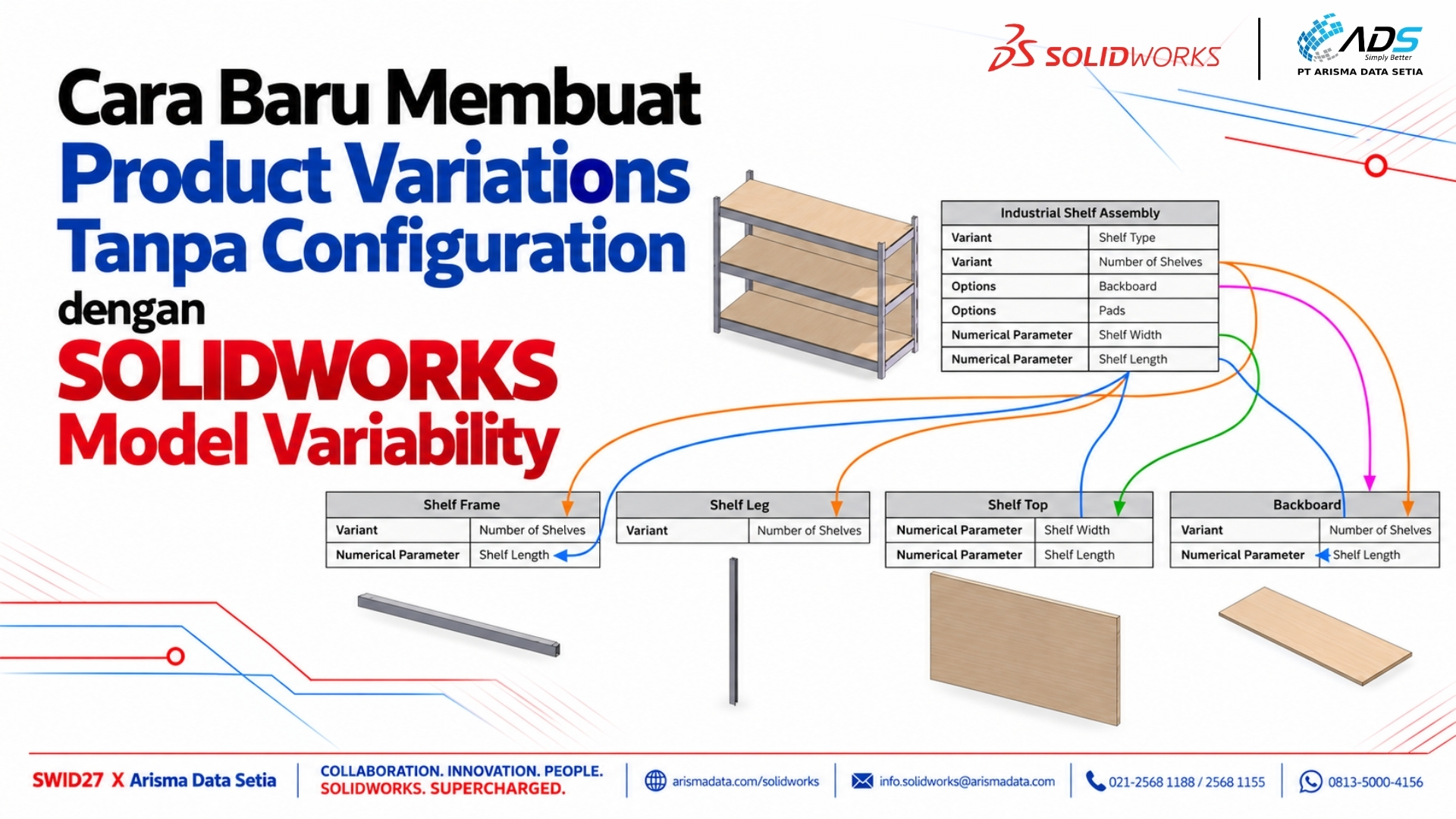

Contoh: Industrial Shelving Assembly
Pada contoh shelving, designer dapat menentukan Shelf Type, Number of Shelves, Shelf Width, Shelf Length, Backboard, dan Pads. Ketika nilai tersebut dipilih, connected components, dimensions, patterns, dan features dapat diperbarui untuk membentuk variasi produk baru.
Misalnya, kebutuhan produk adalah lima steel shelves berukuran 50 in. × 24 in. dengan pads di bagian bawah. Nilai tersebut dipilih pada Model Variability, kemudian model melakukan rebuild sesuai koneksi parameter yang sudah ditentukan.
Model Variability vs. SOLIDWORKS Configurations
SOLIDWORKS Configuration adalah predefined state dari part atau assembly yang disimpan di dalam SOLIDWORKS file. Sementara itu, Product Variation adalah design yang dihasilkan setelah sekumpulan input diterapkan pada model.
Model Variability tidak otomatis membuat SOLIDWORKS Configuration untuk setiap hasil. Karena itu, keduanya bukan pengganti satu sama lain. Configuration dapat digunakan untuk mendefinisikan versi komponen, sedangkan Model Variability dapat memilih dan mengoordinasikan versi tersebut sebagai bagian dari complete product.
Dengan pendekatan ini, Configuration dan Model Variability dapat bekerja bersama: component-level configurations menyediakan pilihan, sementara product-level variability mengatur bagaimana pilihan tersebut dikombinasikan.
Kapan Model Variability relevan untuk manufacturing?
Produk memiliki banyak pilihan ukuran atau dimensi. Satu platform produk digunakan untuk beberapa customer atau application.
Assembly memiliki optional components yang dapat berubah berdasarkan kebutuhan.
Designer ingin mempertahankan satu Master Assembly Template daripada memelihara banyak top-level configurations. Perusahaan membutuhkan proses design yang lebih konsisten untuk product families.
Apa fungsi utama Model Variability di SOLIDWORKS?
Fungsinya adalah mendefinisikan input pada top-level assembly dan menghubungkannya ke parameter model sehingga berbagai Product Variations dapat dibuat dari satu Master Assembly Template.
Apa saja jenis input Model Variability?
Tiga jenis utamanya adalah Variants, Numerical Parameters, dan Options.
Apakah Model Variability menggantikan SOLIDWORKS Configurations?
Tidak. SOLIDWORKS menjelaskan bahwa keduanya dapat digunakan bersama. Configurations dapat mendefinisikan versi komponen, sedangkan Model Variability mengoordinasikan pilihan tersebut pada level produk.
Apakah Model Variability tersedia pada SOLIDWORKS Design R2026x FD04?
Ya. Materi resmi SOLIDWORKS menyebut Model Variability sebagai functionality baru pada SOLIDWORKS Design R2026x FD04.
