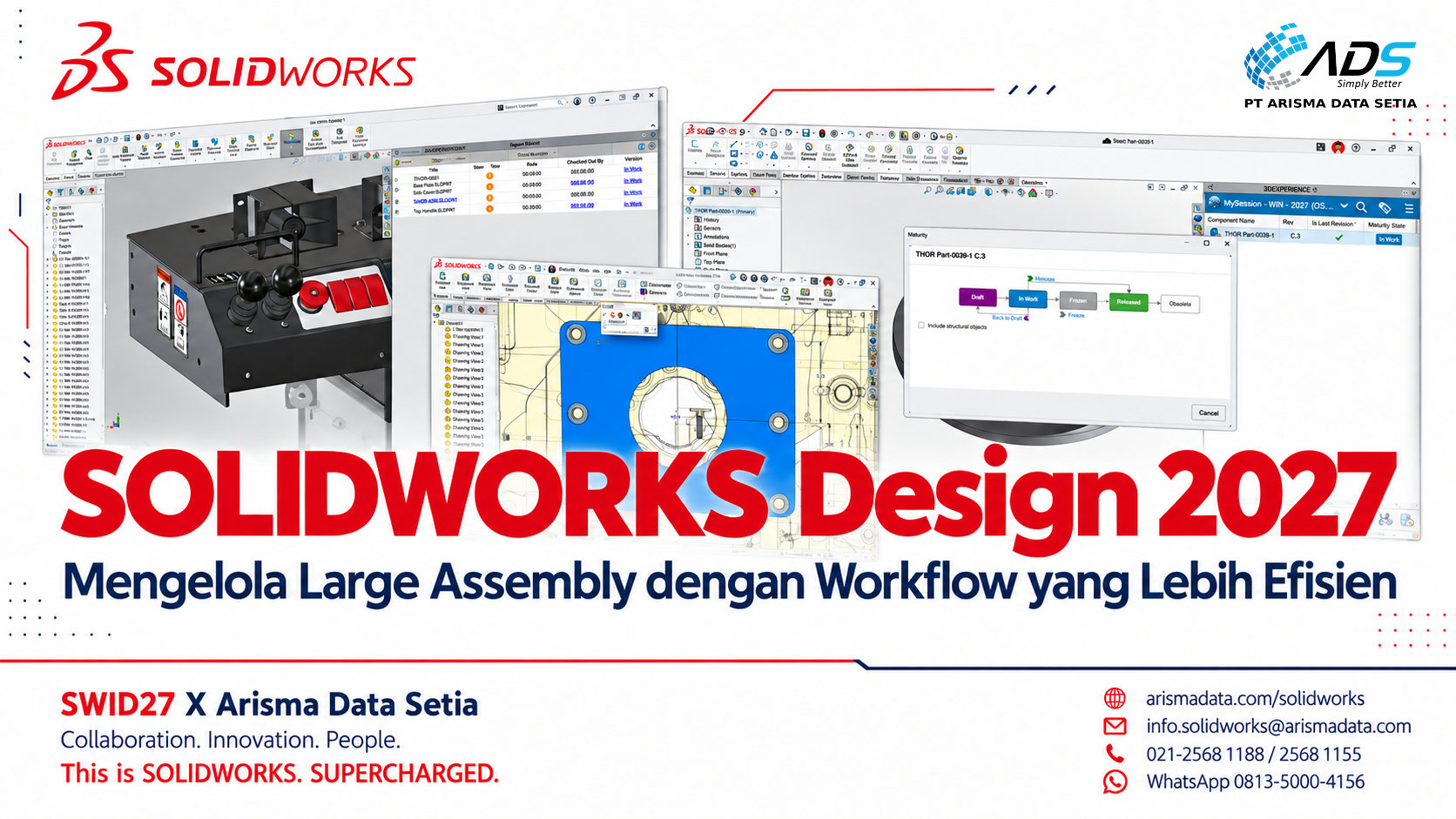

SOLIDWORKS 2027: Mengelola Large Assembly dengan Workflow yang Lebih Efisien

Perjalanan 30 tahun membawa kita hingga ke titik ini. Kini, saatnya melangkah lebih jauh dengan kemampuan yang semakin kuat.

More collaboration. More intelligence. More power.

SOLIDWORKS 2027 menghadirkan ratusan enhancement di seluruh portfolio untuk memperkuat kolaborasi tim, mendukung pengembangan setiap ide, dan menghadirkan kemampuan lebih besar bagi setiap engineer.

Bagi engineer yang menggunakan SOLIDWORKS versi sebelumnya, bekerja dengan large assembly sering melibatkan waktu tunggu saat import, pengelolaan configuration yang kompleks, serta upaya mencari penyebab penurunan performance.

Pembaruan Assembly Design pada SOLIDWORKS 2027 menjawab sejumlah tantangan tersebut melalui background import, editing dalam Large Design Review, pengaturan product variability, serta bantuan AI untuk mengevaluasi dan menjalankan workflow.

Background Import: Tetap Bekerja saat Model Diproses

Mengimpor STEP file berukuran besar dapat mengganggu kelancaran pekerjaan. Dalam workflow yang dijelaskan pada demonstrasi, proses import sebelumnya menyita session SOLIDWORKS sehingga aktivitas design harus menunggu.

SOLIDWORKS 2027 memungkinkan large model dimasukkan ke dalam import queue dan diproses di background. Engineer dapat melanjutkan pekerjaan lain selama proses tersebut berlangsung.

Untuk perusahaan yang merancang complex machinery atau mengintegrasikan model dari supplier, kemampuan ini membantu mengurangi waktu kerja yang terhenti akibat import. Manfaat utamanya adalah menjaga kontinuitas pekerjaan selama data sedang diproses.

In-Context Editing dalam Large Design Review

Large Design Review atau LDR membantu engineer meninjau large assembly. Namun, saat perlu mengubah sebuah part, membuka komponen dalam window terpisah dapat membuat konteks visual terhadap keseluruhan produk berkurang.

Pada SOLIDWORKS 2027, part dapat diedit secara in-context langsung dalam LDR session. Engineer tetap dapat melihat posisi komponen di dalam complete assembly selama melakukan perubahan.

Sebagai contoh, saat menyesuaikan bracket pada sebuah mesin, engineer dapat mempertahankan konteks visual terhadap komponen di sekitarnya. Hal ini membantu proses editing tetap terhubung dengan kondisi pemasangan aktual dalam model.

Variability Table untuk Mengendalikan Product Configuration

Peralatan dengan beberapa pilihan ukuran, layout, atau hardware dapat memiliki configuration yang tersebar pada banyak assembly level. Mengubah satu varian produk mungkin membutuhkan penyesuaian pada top-level assembly, subassembly, dan part.

Variability Table pada SOLIDWORKS 2027 memungkinkan penggunaan top-level variable, option, dan numerical parameter untuk mengendalikan dimension, feature suppression, component suppression, serta referenced configuration.

Pilihan tersebut dapat diteruskan ke child part dan subassembly yang juga memiliki Variability Table masing-masing.

Sebagai ilustrasi, pilihan ukuran mesin pada top-level assembly dapat digunakan untuk mengendalikan dimensi komponen dan opsi subassembly yang terkait. Engineer dapat mengelola design logic sepanjang product structure dengan lebih terkoordinasi, sehingga mengurangi kebutuhan pengaturan terpisah pada setiap level.

Maturity-Based Revision untuk Memperjelas Data yang Dirilis

Selama pengembangan produk, tim engineering dapat menghasilkan beberapa working revision sebelum desain siap digunakan oleh manufacturing. Riwayat tersebut diperlukan untuk penelusuran, tetapi downstream team juga membutuhkan kejelasan tentang data yang telah disetujui.

Dalam workflow platform-managed yang dijelaskan pada demonstrasi, maturity-based revision memastikan bahwa ketika desain mencapai status Released, hanya minor revision terbaru yang diteruskan ke downstream process. Working revision sebelumnya secara otomatis menjadi Obsolete.

Pendekatan ini membantu mempertahankan engineering history sekaligus memberikan product definition yang lebih jelas bagi manufacturing. Penerapannya mengikuti lifecycle dan revision workflow pada platform yang digunakan.

Pattern Assistant untuk Repeated Component dan Hardware Stack

Penempatan bolt, washer, dan nut secara berulang dapat menambah jumlah component instance serta mate yang perlu dikelola dan diselesaikan oleh SOLIDWORKS.

Pattern Assistant pada SOLIDWORKS 2027 dapat mengenali kondisi ketika Pattern Driven Component Pattern lebih sesuai untuk menangani repeated component dan mate. Kemampuan ini juga mencakup pengenalan hardware stack.

Bagi engineer yang sering merakit banyak fastener, enhancement ini membantu mengurangi repetitive selection, menekan jumlah mate yang perlu diselesaikan, dan menghasilkan assembly structure yang lebih sederhana.

Penyederhanaan Fastener dengan Fully Modeled Thread

Fastener yang diunduh dari supplier terkadang memiliki fully modeled thread. Detail tersebut dapat menambah beban geometry ketika komponen yang sama digunakan puluhan atau ratusan kali dalam assembly.

SOLIDWORKS 2027 dapat mengenali fastener dengan detail tersebut dan menawarkan simplification melalui satu tindakan.

Engineer dapat mengurangi detail geometry yang tidak diperlukan untuk pekerjaan pada assembly level. Kebutuhan detail tetap perlu dipertimbangkan sesuai tujuan model, terutama jika thread geometry diperlukan dalam pemeriksaan tertentu.

Performance Assistant untuk Menelusuri Penyebab Assembly Lambat

Saat assembly membutuhkan waktu lama untuk dibuka atau diproses, penyebabnya tidak selalu mudah diketahui. Jumlah komponen hanyalah salah satu faktor; struktur hubungan dan kompleksitas tampilan juga dapat berpengaruh.

Performance Assistant pada SOLIDWORKS 2027 membantu mengidentifikasi kondisi seperti problematic mate, circular reference, penggunaan appearance berlebihan, dan triangle count yang tinggi.

Informasi tersebut memberikan arah pemeriksaan yang lebih jelas. Engineer dapat memusatkan perbaikan pada sumber masalah yang teridentifikasi, kemudian mengevaluasi dampaknya terhadap assembly performance.

LEO Membantu Menjalankan Workflow SpeedPak

AI virtual assistant LEO diperlihatkan sebagai pendamping yang dapat menjelaskan pilihan peningkatan assembly performance, membantu menentukan pendekatan yang sesuai, dan mendukung pelaksanaan workflow.

Dalam demonstrasi, LEO membimbing pengguna membuat mated SpeedPak. SpeedPak menyederhanakan assembly dengan mempertahankan sebagian besar komponen sebagai graphics representation, sementara geometry dan reference yang diperlukan tetap tersedia.

Mated SpeedPak mempertahankan face, edge, dan reference yang dibutuhkan untuk positioning serta assembly interaction. Pendekatan ini membantu mengurangi data yang harus diselesaikan SOLIDWORKS sambil mempertahankan geometry yang diperlukan untuk pekerjaan seperti mating, measurement, motion, dan documentation sesuai kebutuhan workflow.

Bagi pengguna yang belum terbiasa dengan SpeedPak, bantuan LEO dapat mempermudah proses memahami pilihan, menentukan pengaturan, dan menyelesaikan langkah-langkahnya.

Routing Covering pada Fitting

Pada routed system, insulation atau protective material sering mengikuti bentuk jalur hingga ke fitting. Representasi yang terbatas pada straight segment belum sepenuhnya menggambarkan kondisi instalasi akhir.

SOLIDWORKS Routing 2027 memungkinkan covering diterapkan langsung pada supported fitting, termasuk tee, cross, reducer, dan elbow.

Kemampuan ini membantu model routing menampilkan insulation atau protective covering secara lebih lengkap, sehingga review visual sistem lebih mendekati konfigurasi pemasangan yang direncanakan.

Toolpath Comparison untuk Meninjau Dampak Perubahan

Ketika desain siap menuju manufacturing, perubahan geometry atau CNC programming perlu ditinjau terhadap proses machining.

Compare Toolpaths pada Shop Floor Programmer memungkinkan programmer membandingkan toolpath untuk mengevaluasi dampak design revision maupun programming change sebelum produksi.

Kemampuan ini membantu tim meninjau perubahan proses pengerjaan lebih awal dan mendukung komunikasi antara engineering dengan manufacturing.

Volumetric Effects dalam SOLIDWORKS Visualize

Untuk product presentation, SOLIDWORKS Visualize menghadirkan kemampuan mengimpor custom shape dan density guna membentuk non-uniform volumetric effect, seperti cloud, smoke, atau mist.

Pengguna dapat membuat efek dengan variasi bentuk dan kepadatan yang lebih terkontrol. Hasilnya mendukung product visualization yang lebih realistis ketika efek atmosfer diperlukan untuk menjelaskan konteks penggunaan atau memperkuat presentasi produk.

Temukan bagaimana enhancement tersebut dapat diterapkan pada workflow engineering Anda bersama kami di:

SWID27 X Arisma Data Setia

More collaboration. More intelligence. More power.

This is SOLIDWORKS. SUPERCHARGED.
